Fasady aluminiowe Ściany osłonowe
Ściany słupowo-ryglowe

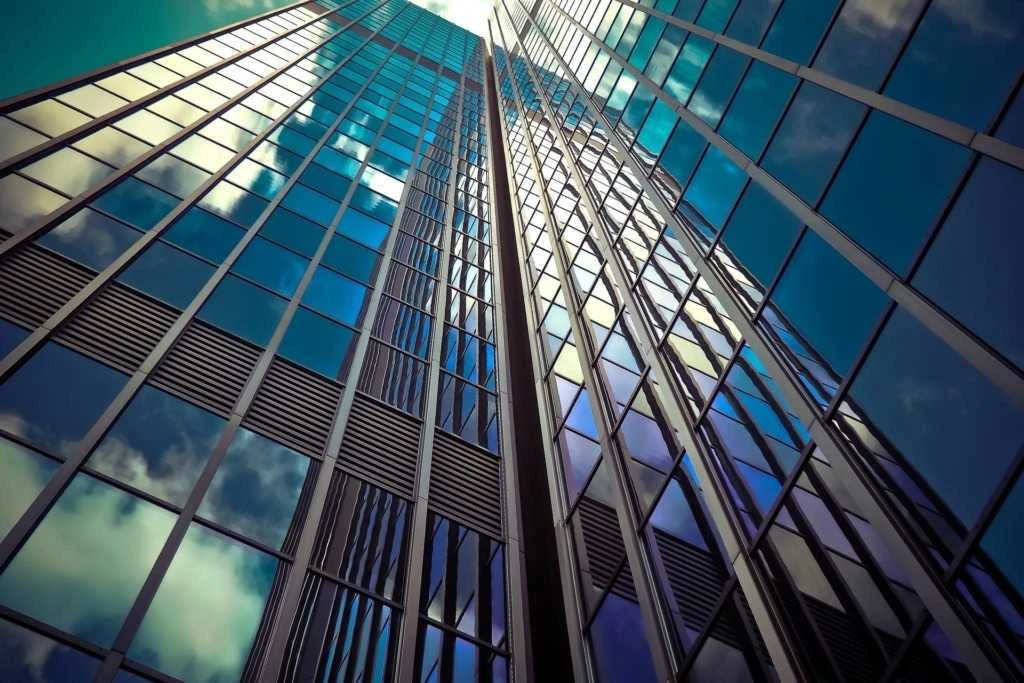

OKNO-POL oferuje ściany osłonowe/fasady aluminiowe służące do konstruowania przeszklonych elewacji budynków, a także innych konstrukcji przestrzennych i przeszkleń dachowych. Nasze ściany osłonowe produkujemy w oparciu o stworzone z tą myślą systemy Aluprof i Aliplast. Proponujemy system słupowo-ryglowy lub system ścian modułowych. Zapewniamy szeroki wybór szklenia, obejmujący m.in. szyby refleksyjne, termoizolacyjne, akustyczne i szkło weneckie. Wysokie parametry statyczne wykorzystywanych przez nas profili aluminiowych, umożliwiają wykonanie ścian osłonowych w dowolnym kształcie.
Oferujemy fasady aluminiowe o zróżnicowanej budowie i wyglądzie zewnętrznym (efekt soft-line, jednolitej szklanej płaszczyzny, podkreślenie – w widoku zewnętrznym – poziomych i pionowych podziałów, formy zbliżone do ściany strukturalnej).
Nasze lekkie ściany osłonowe, typu zawieszonego lub wypełniającego, to optymalne zużycie aluminium, izolacja termiczna, odporność na infiltrację wody i powietrza, radykalne ograniczenie zjawiska wykraplania pary oraz swoboda montażu.

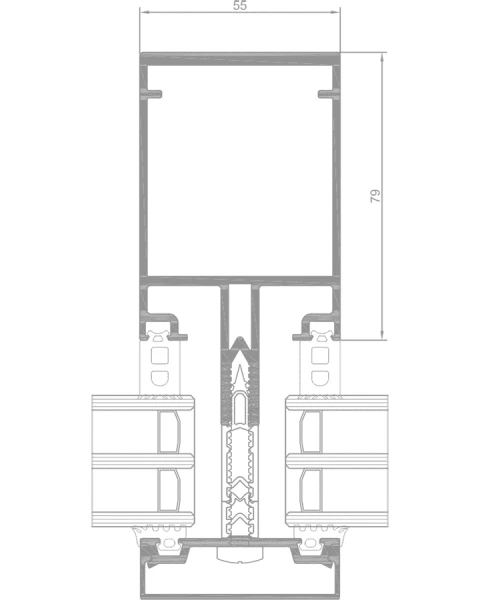

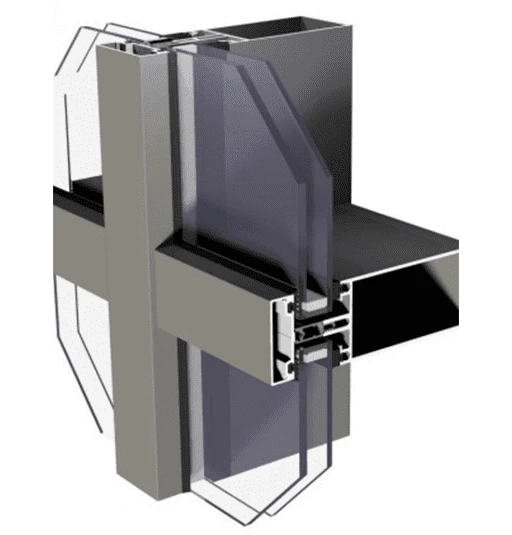

Aliplast MC-Wall
- System przeznaczony do projektowania nowoczesnych ścian osłonowych o kształtach prostych i złożonych.
- Ściana osłonowa systemu MC-Wall składa się z pionowych słupów i poziomych rygli połączonych ze sobą za pomocą trzpieni wykonanych ze stali nierdzewnej.
- Dostępna szeroka gama słupów i rygli dostosowana do wymagań statycznych.
- Bogata gama listew maskujących pozwala na uzyskanie urozmaiconych efektów wizualnych dla ściany osłonowej.
- Szerokość wizualna wizualna słup-rygiel: 55 mm
- Izolacyjność termiczna – współczynnik przenikania ciepła dla profili U = 1,616-2,815 W/m²K, grupa materiałowa 2.1 wg DIN 4108
- Przekładka termiczna – poliamid wzmocniony wielokierunkowo orientowanym włóknem szklanym
- Bardzo wysoka nośność połączenia słup – rygiel zarówno w płaszczyźnie parcia wiatru, jak i w płaszczyźnie obciążenia szybą, dzięki zastosowaniu 2 lub 3 łączników ø6 ze stali nierdzewnej na jeden węzeł
- Możliwość zastosowania tradycyjnych wsporników rygli oraz mocowania ich tylko za pomocą wkrętów od czoła
- Na etapie produkcji profili, rygle są izolowane przez przekładkę termiczną zaciskaną w firmie Aliplast, co eliminuje ewentualne błędy podczas późniejszego montażu przekładki
- Zastosowanie rygla zintegrowanego z przekładką termiczną dodatkowo przyśpiesza montaż ściany fasadowej
- Dobór przekładki zależny jest od grubości wypełnienia w ścianie osłonowej

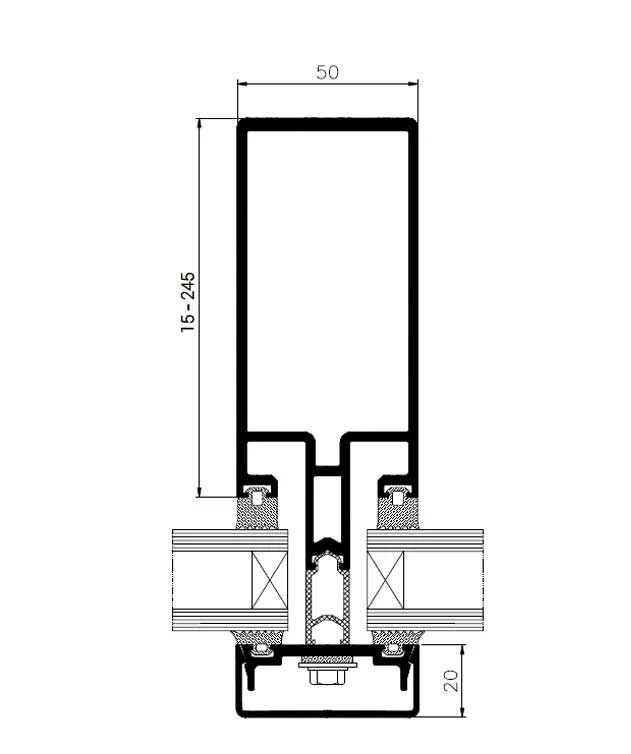

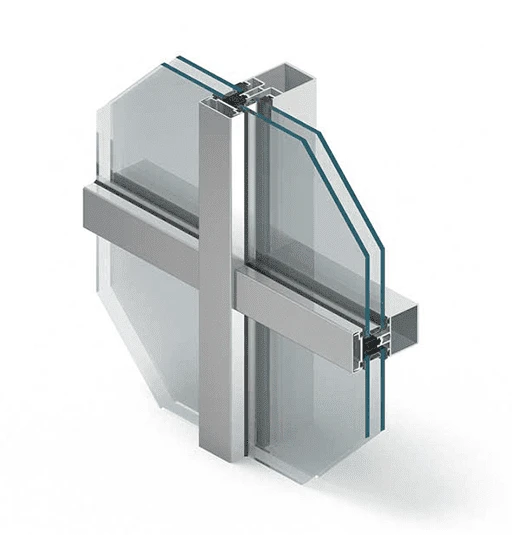

Aluprof MB-SR50N
- Konstrukcje aluminiowo-szklane, oparte na lekkich ścianach osłonowych płaskich (typu zawieszonego i wypełniającego), dachach oraz świetlikach
- Szerokość profili – 50 mm
- Izolacyjność termiczna – grupa 2.1 i 1.0 wg DIN 4108
- Szklenie – od 4 do 48 mm
- Współczynnik przenikania ciepła dla ramy (dla podstawowego szklenia) – U = 2,21 W/m2K
- Wysokie walory estetyczne – zaokrąglony profili daje tzw. efekt soft-line
- Zastososwane słupy i rygle pozwalają na budowanie ścian z widocznymi wąskimi liniami podziału, zapewniając ich trwałość i wytrzymałość.
- Zastosowanie ciągłej przekładki termicznej z izolującego HPCV oraz profilowanych uszczelek przyszybowych z EPDM, do minimum ograniczają zjawisko wykraplania się pary wodnej na elementach aluminiowych i gwarantują odpowiednią klasę izolacyjności cieplnej
- Ściany łamane w przekroju poziomym i pionowym, budowane są ze specjalnych profili nakładkowych, z wykorzystaniem odpowiednio ukształtowanych listew dociskowych i maskujących. Daje to nieograniczone możliwości w kształtowaniu bryły przestrzennej budynku,bez konieczności stosowania specjalnych słupów kątowych
- Efektowne podkreślenie (w widoku zewnętrznym) poziomych i pionowych podziałów ścian. Zapewnia to zastosowanie jMB-SR50PL (tzw. poziomej i pionowej linii)

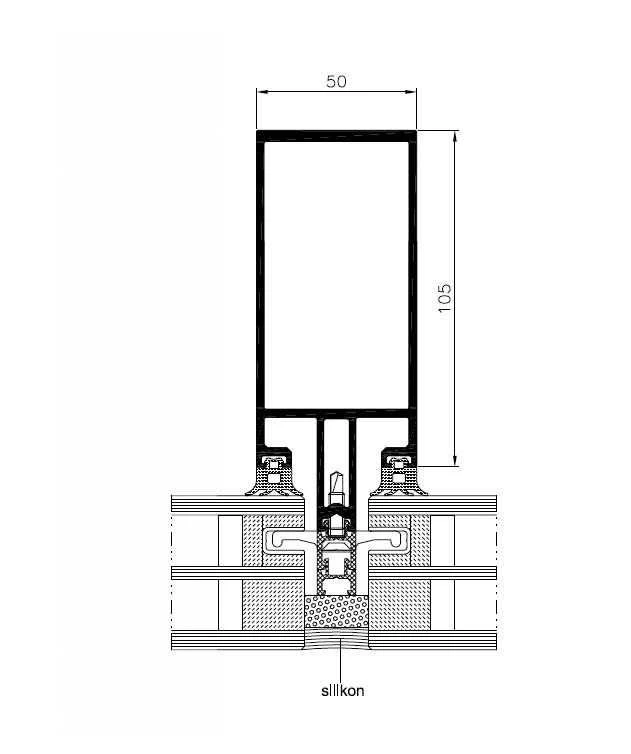

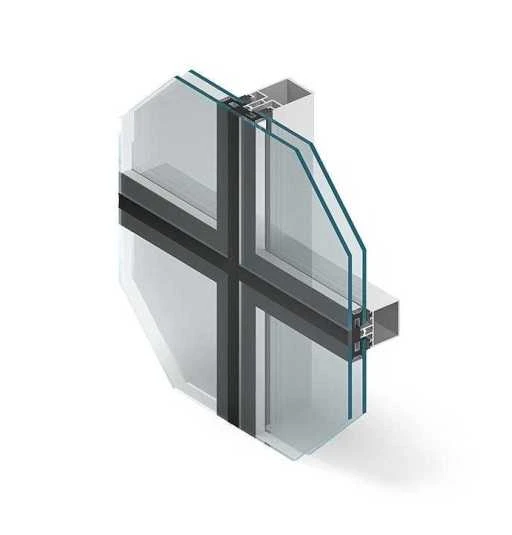

Aluprof MB-SR50N EFEKT
- Przeznaczony do wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego, dużych przeszklonych płaszczyzn oraz struktur przestrzennych – świetlików i rotund
- System bazuje na słupowo-ryglowym MB-SR 50
- Konstrukcja wyglądem zbliżona jest do ściany strukturalnej
- Wysokie walory estetyczne – efekt jednolitej szklanej płaszczyzny (niewielka odległość pomiędzy taflami -20 mm)
- Szerokość profili – 50 mm
- Izolacyjność termiczna – grupa 1 wg DIN 4108
- Szklenie – szkło zespolone o grubości od 28 do 36 mm
- Mocowanie szkła za pomocą mechanicznych łączników
- W opcji zastosowanie modułów ze szkłem pojedynczym i dociepleniem
- Duży wybór dostępnych w systemie słupów i rygli zapewnia optymalne zużycie aluminium
- Szeroka gama kształtowników i akcesoriów do połączeń symetrycznych i asymetrycznych oraz kątowych
- Wypełnienie szczelin pomiędzy taflami szkła sznurem izolacyjnym oraz specjalnym silikonem pogodowym, daję pełną odporność na infiltrację wody i powietrza oraz doskonałą izolację termiczną

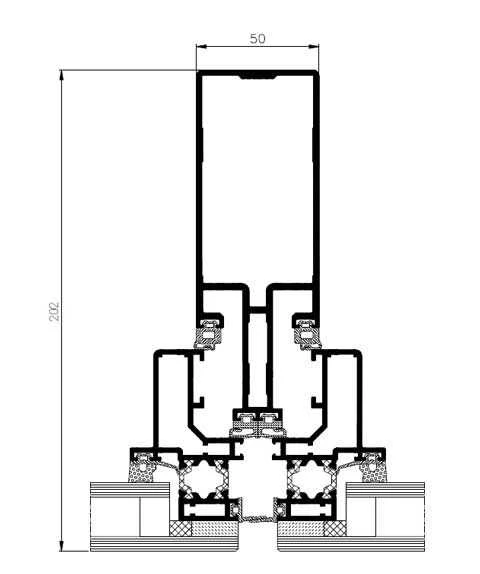

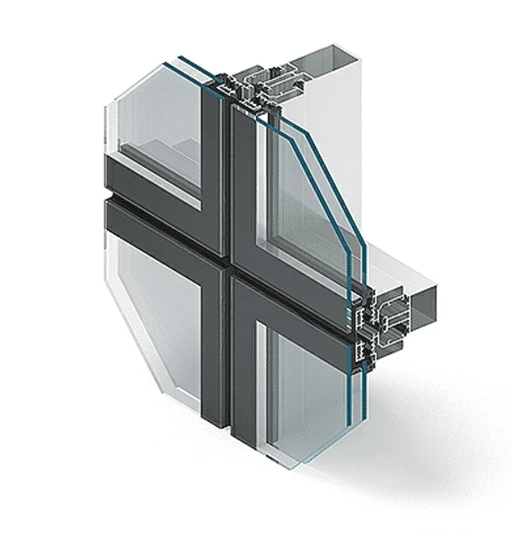

Aluprof MB-SG50
- Stosowany w budownictwie ogólnym pozwala na konstruowanie lekkich ścian osłonowych (typu zawieszonego i wypełniającego) oraz dachów i świetlików
- Podstawą konstrukcji nośnej MB-SG50 jest ruszt aluminiowy słupowo-ryglowy, o szerokości profili 50 mm
- Izolacyjność termiczna – grupa 2.1 i 1 wg DIN 4108
- Szklenie – od 28 do 32 mm
- Mocowanie szkła do modułów – klejenie konstrukcyjne
- Mechaniczne zabezpieczenie szyb zewnętrznych w sposób punktowy bądź ciągły
- Subtelne formy – wypełnienia dzieli 16 mm, a widoczna z wnętrza pomieszczenia szerokość profili nie przekracza 85 mm
- Boczne mocowanie ram umożliwia montaż profili nieprzeziernych na mur pełny
- Dowolność metod montażu, dzięki mocowaniu rygli w sposób nakładkowy
- Podobieństwo MB-SG50 do systemu MB-SR50 powoduje, że wykonane w nich ściany mogą być zlokalizowane obok siebie. Ta zgodność umożliwi również wykorzystanie identycznych lub zbliżonych akcesoriów do połączeń i montażu detali
